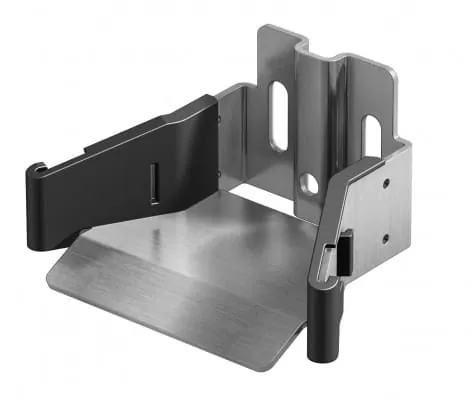

Назначение:
Улавливатель нижний обеспечивает правильное положение ворот при закрытии, воспринимает ветровую нагрузку, а также предотвращает опрокидывание.
Конструкция улавливателя позволяет закрывать ворота при незначительных отклонениях от рабочей траектории движения створки ворот. В закрытом состоянии за счёт поглощения вибрации от створки ворот снижается уровень шума.
Улавливатель нижний воспринимает нагрузку от опорного ролика SGN.01.320 в закрытом состоянии ворот.
Устанавливается на кронштейн FLGU.400.0904 или столб-притвор.
Используется для изготовления ворот на шине SG.01.x.
Для крепления рекомендуется применять болты М10*30 DIN933, шайбы D10 DIN125, D10 DIN127, гайка D10 DIN934. Фиксируется улавливатель при помощи винта самонарезающего М8*25.
